　 製品仕様


型名 ：　ＨＦＤ－５００　
絶対最大定格
項目 定格 単位 備考
印加荷重 10

N

 　
破壊荷重 45

N

Load speed:1mm/min
駆動電圧 5.5 Vdc


保存温度範囲 -30 ～ +85 ℃


使用温度範囲 -20 ～ +60 ℃


定格（Ｖｃｃ＝3.3Vdc，Ｔａ＝25℃）
項目 定格 単位 備考
Min. Typ. Max.
測定範囲 0 - 5 N  　
駆動電圧 - 3.3 - Vdc  　
ブリッジ抵抗 7 9 11 kΩ
オフセット電圧 -10 - 10 mV
スパン電圧 - 100 - mV
感度 18 20 22 mV/N
直線性 -3 - 3 %FS
オフセット温度特性 -5 - 5 mV -20 ～ +60℃
感度温度特性 -0.1 - 0 mV/N/℃

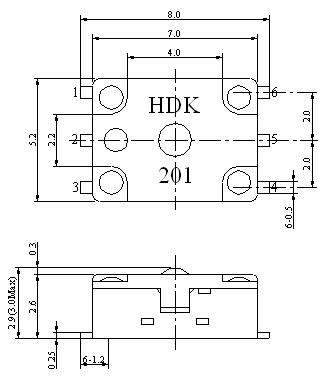

形状・寸法    単位：mm


① Vcc
② ＋Ｏｕｔｐｕｔ
③ ＧＮＤ
④ ＧＮＤ
⑤ －Ｏｕｔｐｕｔ
⑥ Vcc

品名設定法
