型名 ：　ＬＣＲ１／１６Ｓ

仕様

定格電力 1/8　W 抵抗値範囲 100mΩ〜910mΩ 抵抗値偏差 ±5%、±2%、±1% 抵抗温度係数 ±250 ppm／℃

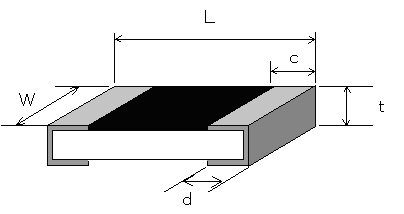

形状・寸法

単位：mm

品名 Ｌ Ｗ ｃ ｄ ｔ ＬＣＲ１／１６Ｓ 1.00±0.05 0.50±0.03 0.20±0.10 0.25±0.10 0.35±0.05

品名設定法

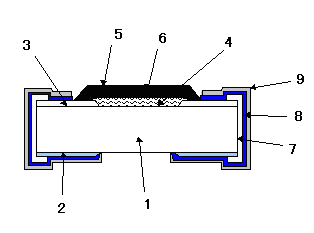

記号 構成部名称 材料 １ セラミック基板 アルミナ９６％ ２ 裏面電極 厚膜電極材 ３ 表面電極 ４ 抵抗体 厚膜抵抗体 ５ ｵｰﾊﾞｰｺｰﾄ�T ガラス系 ６ ｵｰﾊﾞｰｺｰﾄ�U 樹脂系 ７ 側面電極 ８ メッキ Ｎｉメッキ ９ Sn/Pb及びSn
