基本仕様
| 項目 |
定格 |
単位 |
備 考 |
| Min. |
Typ. |
Max. |
| 使用条件 |
| 温度範囲 |
保存温度範囲 |
-40 |
|
85 |
℃ |
|
| 使用温度範囲 |
-25 |
|
75 |
℃ |
|
| 駆動電源 |
動作電源電圧 |
2.4 |
2.5 |
3.6 |
V |
VDD |
| Interface用電源電圧範囲 |
1.7 |
|
VDD |
V |
|
| 消費電流 |
|
50 |
100 |
μA |
通常測定モード選択時
レジスタ設定による変更可能 |
| |
10 |
20 |
μA |
| |
8 |
15 |
μA |
| |
6.5 |
10 |
μA |
| スタンバイ電流 |
|
1 |
3 |
μA |
Standbyモード選択時 |
| ターンオン時間 |
|
|
1 |
ms |
|
| 耐衝撃 |
5000 |
|
|
G |
|
| 電気的特性 |
| 定格加速度 |
±2 |
G |
|
| 出力分解能 |
|
15.6 |
|
mg/LSB |
8bit出力
通常定モード選択時 |
| 58 |
64 |
70 |
LSB/G |
| サンプリング周波数 |
100, 12.5, 6.25, 3.125 |
Hz |
レジスタ設定による変更可能 |
| シリアルインターフェイス仕様 |
| I2Cインターフェイススピード |
|
|
400 |
kHz |
|
|

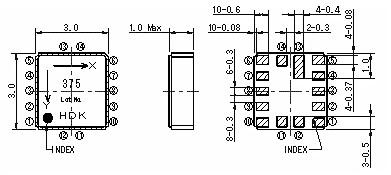

| 外形寸法 単位：mm |
|
|
端子
| No |
端子名 |
機能 |
| 1 |
RST |
リセット信号入力用端子。(Lo:リセット／Hi:通常動作 |
| 2 |
GND |
電源GND端子 |
| 3 |
| 4 |
| 5 |
| 6 |
INT1 |
割り込み信号1出力端子 |
| 7 |
INT2 |
割り込み信号2出力端子
|
| 8 |
INT3 |
割り込み信号3出力端子 |
| 9 |
SCL |
I2Cシリアルデータクロック入力端子 |
| 10 |
SDA |
I2Cシリアルデータ入出力端子
|
| 11 |
Reserved |
GNDにてご使用願います。 |
| 12 |
SAD0 |
I2C スレーブアドレス最下位bit設定
この端子は、VDD_IOに対してPull Up抵抗(300kΩTyp.)を内臓しています。
Open処理された場合は、スレーブアドレスの最下位bitはHiとなります。 |
| 13 |
VDD |
センサ用駆動電源入力端子。 |
| 14 |
VDD_IO |
シリアルインターフェイス駆動用電源入力端子。センサ駆動電源と電圧が異なる場合は、本端子にインターフェイス用電源を接続してください。駆動電源が同じ場合はVDD端子と短絡してください。 |
|
|
