2013/07/16

Topics:特殊サイズ ジャンパーチップ
《 概要説明 》
  • 特殊サイズのジャンパー品です。
  • 全サイズ0.5mmの製品幅で長さは2mm~6mmをラインナップ。
  • 狭い回路パターンでの使い勝手が向上します。
  • テーピング供給可能により、汎用のマウンターで実装可能です。
  • 《 特 徴 》
  • 長さ4mm以上のサイズは、ガラスエポキシ基板使用により、曲げ強度・耐衝撃性が大幅に向上。
  • 長さ2mm,3mmサイズは、アルミナ基板を使用。
  • リフロー、フローのはんだ付けに対応。
  • 《 型 名 》

    JPC** : 2005サイズ: 20 , 3005 : 30 , 4005 : 40 , 5005 : 50 , 6005 : 60

    《 カタログ 》

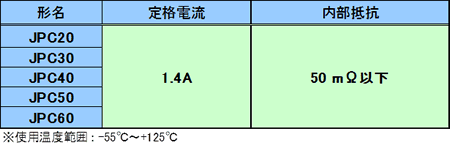

    《 仕 様 》

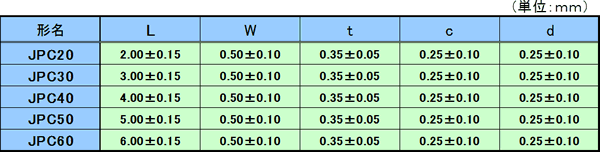

    《 寸法・画面 》

    《 用 途 》
  • 片面基板のパターン接続
  • 《 サンプル対応 》

    JPC20/30 : テーピングでのサンプル対応中

    JPC40/50/60 : バラでのサンプル対応中

    《 量産対応 》

    JPC20/30 : リードタイム1ヶ月で量産開始可能

    JPC40/50/60 : リードタイム3ヶ月で量産開始可能

    《 問合せ先 》

    この製品に関するお問い合わせは、下記、お問合せフォームのご利用または最寄りの営業所へお問い合わせ下さい。
